8角形のポール(柱)とビーム(梁)をテンションロックで接続する画期的なアルミモジュールシステムは、デュッセルドルフのユーロショップで公開されてから、通称「オクタノルム」として瞬く間に世界に広がりました。
ブース設計用に開発されたこのシステム部材は、ラチェット一本で簡単かつ素早く組立・解体ができ、4mmの木工システムパネルをスリットにはめ込むことで強度のある壁面、カウンター、棚、天井、ショーケース、ブースなどを容易に造ることができます。
沢山のシステム材が開発・発表されては淘汰されていく中、オクタノルムはその誕生から半世紀以上たった今でも、世界の展示会で最も使用されるアルミシステム材です。確固たる信頼と実績を持ったエキシビションシステムは、永久に持続される製品として進化を続けています。
8角形のポール(柱)とビーム(梁)をテンションロックで接続する画期的なアルミモジュールシステムは、デュッセルドルフのユーロショップで公開されてから、通称「オクタノルム」として瞬く間に世界に広がりました。
ブース設計用に開発されたこのシステム部材は、ラチェット一本で簡単かつ素早く組立・解体ができ、4mmの木工システムパネルをスリットにはめ込むことで強度のある壁面、カウンター、棚、天井、ショーケース、ブースなどを容易に造ることができます。
沢山のシステム材が開発・発表されては淘汰されていく中、オクタノルムはその誕生から半世紀以上たった今でも、世界の展示会で最も使用されるアルミシステム材です。確固たる信頼と実績を持ったエキシビションシステムは、永久に持続される製品として進化を続けています。
豊富なアクセサリーパーツ
誕生から半世紀の間、エキシビションシステムに互換性のある製品は毎年のように開発・追加されています。
その数はなんと数千にもおよび、オクタノルム製品だけでユーザーの要望に応えられるフレキシビリティーを備えています。
組み立て・解体の圧倒的簡易性

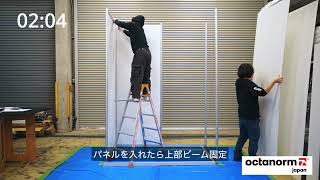

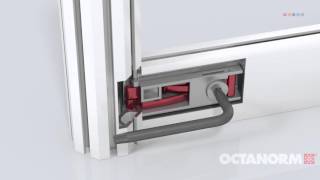

エキシビション・システムの最大の特徴は組立・解体の簡易性です。ビームに内蔵されたテンションロックを180度回転させてポールに接続、アルミフレームに4mm厚の木工システムパネルを差し込んで壁面を構築します。

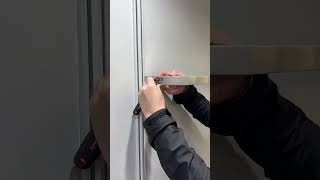

使用する工具は専用ラチェット(トルクスレンチT30)のみ。
1日あれば数百の簡易ブース施工も可能のため、見本市のブース施工部材として最適です。
安心と実績の強度
オクタノルムのテンションロックは数秒で固定できる上、40Kgの負荷にも耐えられる構造となっています。(*ビームの長さや負荷をかける場所によって差は出る)展示会やイベントのように不特定多数の人々が訪れる場所での造作物として、安心の強度が証明されています。3m以上のビームを飛ばしたり、照明などを取り付ける場合などは補強材で強度を増します。
運送、収納時の利便性
エキシビションシステムは、基本的に解体したものを運送して現地で組み立てます。ポール、ビーム、パネルを個別に荷積みして配送する際、部材は非常にコンパクトになります。
表面強度とクオリティ
アルマイト加工されたプロファイルの表面は傷付きにくく、何百回も組み立て・解体を繰り返しても簡単には壊れません。接続部分が壊れたり錆びついたりした場合、内部のテンションロックのみ新しい物に差し替えることも可能。
レイアウト変更の簡易性

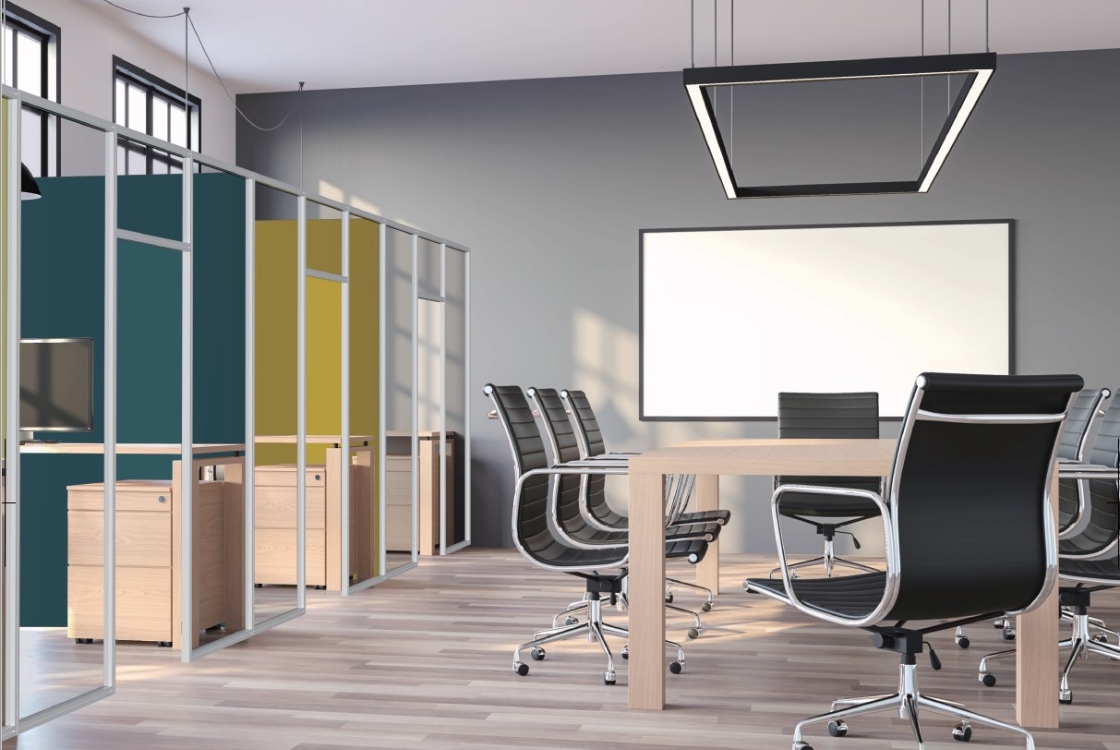

釘やボルトなどを全く使わず、部材に穴を開けることもなく、簡単にレイアウト変更ができるため、オフィスやショールームの装飾材料としても使われています。
緊急時の仮設パーテーション
既存の壁や床を傷つけず、迅速簡単に施工ができるため、緊急時の仮設パーティション材としても利用されています。ドイツでは数十万人というシリア難民受け入れ施設の一つとして、エキシビションシステムを使った緊急宿泊所が25,000平米以上も造られました。近年、ウイルス拡散で病室が足りなくなった欧米では、エキシビションシステムを使用して体育館や展示会場に仮設病院が設置されました。天災が多い日本ではエキシビションシステムが緊急避難所としてもっと活躍できるはずです。
EXAMPLES制作事例
PRODUCT
CATALOG
製品カタログ
TECHNICAL
MATERIAL
テクニカル資料

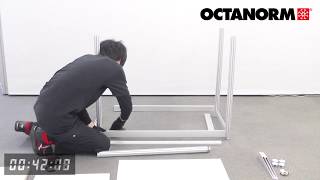

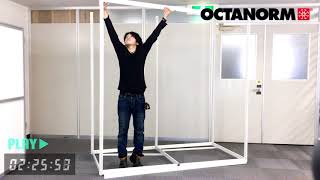

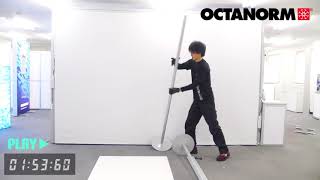

ブース組立マニュアル
ストレートコネクターZ967 使用方法
引き戸パネル・ガラスサイズ E400 E401
引き戸パネル・ガラスサイズ E410
天板サイズ上乗せ
天板サイズ落とし込み
マキシマ柱の耐荷重
マキシマビームの耐荷重および歪み
ビームの耐荷重および歪み
システムパネルサイズ(幅) S108
システムパネルサイズ (幅) S100
システムパネルサイズ(高さ)
R壁面パネルサイズ S100
R壁面パネルサイズ S108
S100 S108 柱の対荷重

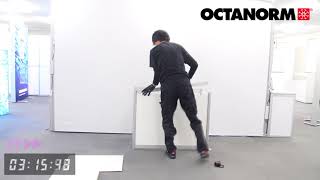

受付カウンター
組立説明書

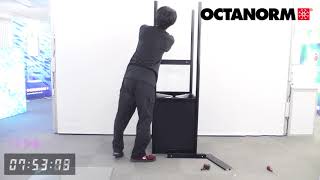

引き戸付き展示台
